Технология и правила фланцевого соединения труб

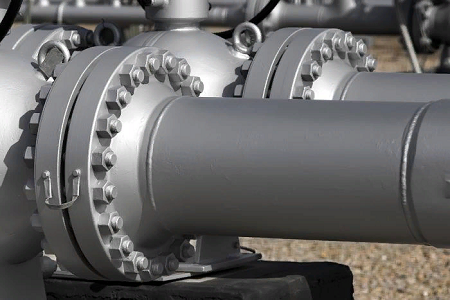

Стальные трубы при прокладке промышленных и бытовых трубопроводов чаще всего соединяются через фланцы. Этот способ подходит для монтажа инженерных систем, направленных на перенос нефти, газа, воды, система магистрального отопления тоже состоит из таких труб.

Купить фланец воротниковый на de-arm.ru/sortament/flanczyi/flanczyi-vorotnikovyie.html перед проведением ремонтных работ над водопроводом должен каждый сантехник.

Что такое фланец? Это стальная пластина в форме квадрата или кольца, квадратное и прямоугольное соединение используется реже. По периметру пластины высверлены отверстия для монтажа болтов или шпилек, которыми две трубы притягиваются друг к другу. В середине фланца есть отверстие под диаметр трубы и посадочное место для большей герметичности.

Фланцевое соединение соперничает со сваркой и стыковкой труб с помощью муфт. Монтаж проходит так: к фланцу, заранее приваренному к концу одной трубы, приваривается вторая труба прямо к отверстию в середине фланца. После соединение герметизируется фторопластом или резиной, и на болты или шпильки к первому фланцу плотно притягивается второй.

Дополнительно между ними может стоять стальная заглушка – обтюратор, он позволяет при выполнении ремонтных работ на другом участке быстро перекрыть движение жидкости или газа в трубе.

Разновидности

  1. Фланцами из серого чугуна соединяют металлических трубы с чугунными с различным оборудованием и другими участками труб. Могут выдерживать давление в 16 Мпа при температурах до 300 градусов.
  2. На немного меньшие нагрузки рассчитаны фланцы из ковкого чугуна, применяют их в тех же случаях, но они выдерживают давление только в 4Мпа, но диапазон температур выше – от минус 30 до 400 градусов.
  3. Стальными фланцами соединяются трубы из любых материалов, они могут эксплуатироваться в широчайшем температурном интервале от минус 250 до плюс 600 градусов и выдерживать давление в 20 Мпа. Аналогичными характеристиками обладают и модели для сварки стык в стык.
  4. Стальные фланцы с приварным кольцом могут выдержать давление до 3 Мпа при температурах от минус 30 до 300 градусов.

Изолирующее фланцевое соединение

Это два фланца, между которыми размещена диэлектрическая прокладка, такая конструкция останавливает течение электрического тока по трубопроводу. Электрохимическому воздействию подвержены все железосодержащие трубы, а если тока нет, то они защищены от коррозии. С такими заглушками между трубами водопровод прослужит очень долго.
