Опалубка для плит перекрытия: виды, правила сборки и монтажа

Для строительства монолитным способом, бетонные перекрытия заливают на месте установки. Этот процесс требует соблюдение правил и нормативов, в частности применение опалубки.

В случае, когда такая арматура нужна для разных видом монтажа, то лучше арендовать опалубку на arendaopalubki.spb.ru.

Правила

Опалубка бывает разного вида. Самым простым типом будут монтаж на телескопических стойках, которые выполняют роль опор. Но такие конструкции нельзя использовать если высота перекрытия составляет более 4.6 метров.

Поэтому еще применяют опалубку на чашечных и клиновных лесах, а также не объемных чашах. Такие леса могут применять для перекрытий толщиной в 70 см и расположенных на высоте 20 метров.
Клиновые леса имеют вертикальные и горизонтальные металлические детали, поддерживающие фанерные щиты (или из пластика и металла), на которые идет непосредственный монтаж монолита. Такие конструкции используют для возведения перекрытия в многоэтажных зданиях.

Чашечная конструкция имеет в основе раму для монтажа опалубки, а сама опора напоминает по конструкции клиновые.

Сборка опалубки

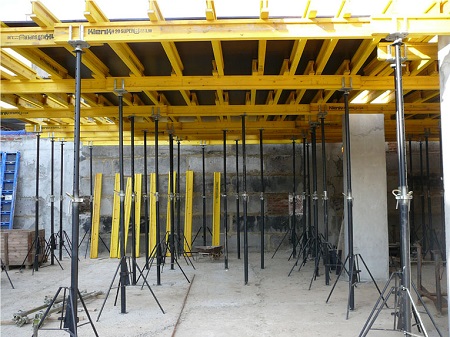

Стойки для опалубки имеют вверху конструкции унивилку. Она представляет из себя небольшую металлическую пластину, толщина которой 5 мм, и четыре квадратных штыря по бокам. В это устройство вставляют опорные горизонтальные балки (двутавр или швеллер), которые и будут держать перекрытие после заливки бетона. Внизу стойка имеет опору в трех точках, благодаря отходящим от центральной части по диагонали ножкам. Это обеспечивает хорошую устойчивость при огромных нагрузках.

Для начала работа монтируют вертикальные опоры, и соединяют их в общую конструкцию. Для этого используются горизонтальные перемычки внизу и верху стоек. Получаются леса с профилем одного сечения. Расстояние между элементами выбирают в зависимости от толщины перекрытия: для 23 см – стойки нужно ставить не дальше 2 метров друг от друга, если же толщина составит 32 см, то каждые 50 см.

После установки и соединения вертикальных опор, в них вкладывают металлические балки. После этого идет еще один слой балок, которые кладутся поперек предыдущих. Сверху накладывается щиты из фанеры, пластика или металла, монтируются боковые стенки.

Поверхность щитов, на которые будет происходить заливка бетона, должны быть совершенно гладкими, поэтому применяется ламинирование этих элементов.
