Краска по ржавчине для металла для наружных работ: полный гид по выбору и нанесению в 2026 году

Информация проверена и обновлена: Июль 2026

Ржавые пятна на заборе или скрипящие петли ворот требуют немедленного ремонта, иначе коррозия разрушит сталь. Оптимальным решением становятся составы формата «3 в 1». Подобные материалы одновременно преобразуют окислы, грунтуют поверхность и создают финишное защитное покрытие. Использование одного продукта вместо трех сокращает время малярных работ на 30-80% — с нескольких дней до пары часов.

Для надежной защиты уличных конструкций без лишних технологических этапов краска по ржавчине для металла для наружных работ подходит лучше всего. В этом руководстве разобраны химические принципы действия, виды эмалей, строгие критерии выбора и пошаговая технология нанесения, исключающая отслоение.

Что такое краска по ржавчине «3 в 1» и принцип ее действия

Название отражает объединение трех функций в едином составе. Первый активный компонент — преобразователь коррозии. Базой выступает ортофосфорная кислота, вступающая в реакцию с оксидом железа. В результате образуется фосфат железа — плотный непористый барьер, пассивирующий металл и блокирующий доступ кислорода. Дополнительно работают дубильные вещества (танины) — они формируют танат железа, создавая химически стабильный, водонепроницаемый слой.

Вторая составляющая — антикоррозийный грунт. Вещество повышает адгезию и выстраивает первичную преграду перед атмосферными факторами. Третий элемент — декоративная финишная эмаль, защищающая от ультрафиолета, осадков и механического износа. Комплексное действие снижает общий расход лакокрасочных материалов на 30%, хотя сама банка стоит на 30-50% дороже стандартной эмали.

Основные виды красок по ржавчине для наружного применения

Алкидные и алкидно-уретановые эмали

Традиционные составы на базе алкидных смол и органических растворителей доминируют на рынке. Отличаются хорошей укрывистостью и доступной ценой. Средний срок службы составляет 5-7 лет. Твердость пленки достигает 0,12-0,25 условных единиц по маятниковому прибору. Недостатки — резкий запах из-за высокого содержания летучих органических соединений (VOC), постепенная потеря эластичности и низкая стойкость к ультрафиолету, из-за чего пигмент быстро выцветает на солнце. Высыхание «на отлип» занимает 6-8 часов.

Акриловые водно-дисперсионные составы

Экологичная альтернатива на основе водной дисперсии акриловых смол. Материалы практически не пахнут, обладают низким показателем VOC и формируют эластичную пленку. Главное преимущество — высокая стойкость к ультрафиолету, цвет остается насыщенным долгие годы. Минимальная температура пленкообразования (MFFT) составляет +5°C, при более низких показателях полимеризация останавливается. Оптимальный температурный режим для нанесения находится в пределах +15…+25°C.

Эпоксидные и полиуретановые грунт-эмали

Двухкомпонентные системы разработаны для экстремальных условий и промышленных объектов. Полиуретановые покрытия служат 10 и более лет, превосходя алкидные аналоги по цветостойкости и сопротивляемости агрессивным средам. Эпоксидные смолы дают максимальную механическую прочность. Сложность заключается в следующем — требуется точное смешивание компонентов перед покраской, а стоимость продукта существенно выше базовых линеек.

Молотковые краски с декоративным эффектом

Специфические эмали, создающие фактуру «чеканки» или узор удара молотком. Визуальный эффект формируется благодаря добавлению кремнийорганических жидкостей — чем выше их концентрация, тем мельче получается рисунок. Фактура отлично маскирует неровности старого металла. Базой выступают алкидные или акриловые смолы. Важно отличать настоящий молотковый узор от дефекта «шагрень», который возникает при нарушении технологии распыления вязкого материала.

Как выбрать лучшую краску для наружного металла в 2026 году — 5 ключевых критериев

1. Атмосферостойкость и защита от УФ

Уличные конструкции постоянно подвергаются воздействию осадков и солнца. Ультрафиолетовое излучение разрушает связующее вещество — пленка начинает мелеть и трескаться. Если алкидные продукты быстро теряют блеск, то акриловые сохраняют защитные свойства дольше. Ищите на банке указание соответствия классу коррозионной активности C3-C5 по стандарту ISO 12944.

2. Термостойкость и морозоустойчивость

Готовое покрытие должно выдерживать климатические перепады. Стандартные водно-дисперсионные эмали сохраняют эластичность в диапазоне от -40°C до +80°C, выдерживая кратковременный нагрев до 120°C. Для сильно нагревающихся поверхностей, например, темных металлических крыш под прямым солнцем, лучше подходят полиуретановые системы, устойчивые к термическим деформациям.

3. Укрывистость и расход

Усредненный расход грунт-эмали при толщине сухого слоя 60-80 мкм составляет 130-170 г/м². Показатель сильно зависит от инструмента — валик распределяет материал экономно (130-150 г/м²), пневматический краскопульт дает потери на туманообразование (140-160 г/м²), а кисть расходует максимум (160-200 г/м²). На корродированных шероховатых участках потребление возрастает до 250 г/м².

4. Время высыхания

Производители регламентируют три стадии сушки. Состояние «на отлип» достигается за 2-6 часов — к поверхности перестает прилипать пыль. Межслойная выдержка требует от 4 до 24 часов. Полная полимеризация и набор заявленной прочности занимают до 7 суток. При наружных работах критически важно отслеживать прогноз погоды, чтобы первый этап завершился до выпадения росы или дождя.

5. Долговечность и срок службы покрытия

Реальный срок эксплуатации зависит от подготовки основания. Алкидные материалы защищают сталь 5-7 лет, полиуретановые — свыше 10 лет. Однако нанесение на влажную поверхность или игнорирование обезжиривания сокращает эти показатели в несколько раз, приводя к отслоению уже в первый сезон.

Пошаговая технология нанесения краски на ржавый металл

Шаг 1. Подготовка поверхности и удаление ржавчины

Полная зачистка до металлического блеска не требуется. Строго необходимо удалить только рыхлую, пластовую ржавчину, которая легко отходит при нажатии тупым шпателем. Прочно сцепленная микрокоррозия оставляется — активные компоненты эмали преобразуют ее в защитный слой. Для снятия отслаивающихся чешуек применяют кордовые щетки или лепестковые круги на болгарку.

Шаг 2. Очистка и обезжиривание

Удаление пыли и масляных пятен гарантирует надежную адгезию. Для черного металла оптимален уайт-спирит, однако он категорически не подходит для полиуретановых составов, так как оставляет масляную пленку и срывает полимеризацию. В таких случаях применяют изопропиловый спирт. Согласно ГОСТ 9.402-2004, температура стальной детали обязана быть минимум на 3°C выше точки росы, иначе микроскопический конденсат спровоцирует внутреннюю коррозию.

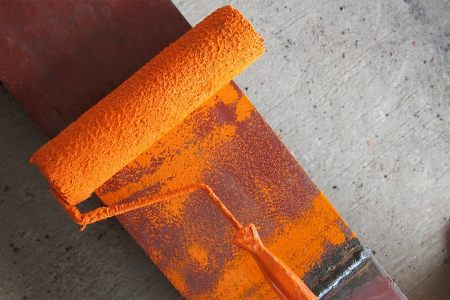

Шаг 3. Нанесение краски, выбор инструмента и количество слоев

Гладкие листы окрашивают валиком, сложные профили и сварные швы прорабатывают кистью. При использовании краскопульта для вязких антикоррозийных жидкостей устанавливают сопло диаметром 1.7-2.0 мм. Стандарт ISO 12944-5 требует наносить минимум два слоя, чтобы общая толщина сухой пленки составила не менее 160 мкм. Второй проход выполняют строго после завершения межслойной сушки.

Типичные ошибки при покраске, из-за которых покрытие отслаивается

Нарушение технологии сводит на нет свойства самых дорогих материалов. Выделяются пять главных причин брака.

Покраска по влажной или грязной поверхности ведет к образованию пузырей — запертая влага при нагреве расширяется и отрывает пленку. Игнорирование этапа обезжиривания дает аналогичный результат, так как смола не может зацепиться за металл через жировой барьер.

Нанесение избыточно толстого слоя за один раз блокирует выход растворителя из нижних ярусов. Верхняя корка схватывается, а внутри остается жидкая масса, что вызывает сморщивание и потеки. Несоблюдение интервалов межслойной сушки провоцирует растворение первого слоя вторым.

Работа под прямыми солнечными лучами заставляет растворитель испаряться мгновенно, формируя дефект «апельсиновая корка». Покраска в дождливую погоду насыщает невысохшую эмаль водой, полностью разрушая ее структуру.

Часто задаваемые вопросы (FAQ)

Можно ли наносить краску 3 в 1 на чистый металл без ржавчины?

Да, состав отлично работает на новой стали. Он выполняет функцию высококачественной грунт-эмали, создавая мощный превентивный барьер против окисления.

Чем разбавить загустевшую краску по ржавчине?

Применяют разбавитель, рекомендованный заводом-изготовителем — сольвент для алкидных баз или чистую воду для акриловых. Допустимая норма ввода для работы кистью составляет 5-7% от массы. Превышение лимита в 10% резко снижает толщину сухой пленки и ухудшает укрывистость.

Сколько сохнет краска по металлу для наружных работ?

Первичное схватывание «на отлип» занимает 2-6 часов. Интервал перед нанесением второго слоя варьируется от 4 до 24 часов. Окончательный набор прочности длится до 7 суток в зависимости от температуры окружающей среды.

Нужно ли грунтовать металл перед покраской краской 3 в 1?

Нет, антикоррозийные грунтующие присадки уже интегрированы в формулу. Предварительное грунтование не ухудшит результат, но станет пустой тратой времени и денег.

Вся информация в данном руководстве носит рекомендательный характер. Перед применением любого лакокрасочного материала всегда внимательно изучайте инструкцию производителя на упаковке.
