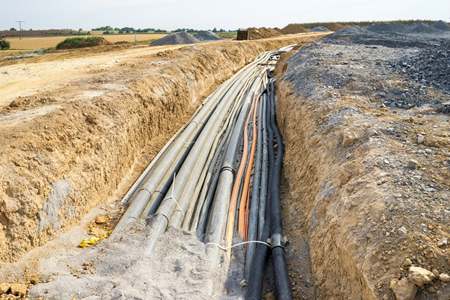

Почему повреждение подземного кабеля обходится так дорого

Ковш экскаватора не разбирает, что находится под ним: силовой кабель 10 кВ, магистраль связи или водопроводная труба. Одно неосторожное движение — и подрядчик получает сразу несколько проблем.

Прямой ущерб от восстановления линии, штрафы от владельца коммуникации, простой участка, а в худшем случае — травма или гибель человека. При обрыве действующей кабельной линии обесточиваются целые кварталы, больницы, производства, и убытки считаются уже не по стоимости муфты, а по последствиям.

Отдельная сложность в том, что исполнительная документация далеко не всегда соответствует реальности. Планы могут быть составлены десятилетия назад, кабель мог быть переложен при ремонте, а глубина залегания — измениться после планировки грунта. Поэтому единственный надёжный способ узнать, где именно проходит линия, — проверить это на месте. Задача решается специальными приборами для поиска подземных коммуникаций, которые позволяют определить трассу и глубину без вскрытия грунта.

Что такое трассоискатель и из чего он состоит

Трассоискатель (кабелеискатель) — это комплект из двух основных частей: генератора и приёмника.

Генератор подаёт в кабель или трубопровод переменный ток заданной частоты. Вокруг проводника возникает электромагнитное поле, повторяющее его геометрию. Приёмник с антенным блоком улавливает это поле на поверхности земли и преобразует сигнал в звуковую и визуальную индикацию: чем ближе оператор к оси коммуникации, тем сильнее отклик.

В комплект обычно входят соединительные провода и заземляющий штырь, индукционные клещи, наушники, а у более серьёзных моделей — датчик-щуп для поиска мест повреждения изоляции. Современные приборы дополняются цветным дисплеем, автоматическим измерением глубины и записью координат GPS/ГЛОНАСС, что удобно для последующего нанесения трассы на схему.

Активный и пассивный методы поиска: в чём разница

При пассивном поиске генератор не используется. Приёмник ловит поле, которое уже присутствует в коммуникации: промышленную частоту 50 Гц от кабеля под нагрузкой или сигналы катодной защиты трубопровода. Метод быстрый и не требует доступа к жиле, но у него есть минусы — нельзя выделить конкретную линию из пучка и нельзя обследовать обесточенный кабель.

Активный метод подразумевает подключение генератора и подачу сигнала известной частоты. Именно он даёт достоверный результат: оператор точно знает, какую линию отслеживает. Низкие частоты (порядка сотен герц — единиц килогерц) распространяются дальше и меньше «наводятся» на соседние коммуникации, поэтому подходят для протяжённых участков. Высокие частоты (десятки килогерц) легче навести бесконтактно, но сигнал быстрее переходит на смежные объекты и искажает картину. На практике трассу часто проходят дважды — на разных частотах — и сравнивают результат.

Как генератор подключается к кабелю: контактный, индукционный и клещевой способы

Контактный способ — самый точный. Генератор подключается напрямую к жиле или оболочке обесточенного кабеля, второй вывод заземляется штырём в стороне от трассы. Ток идёт целенаправленно по нужному проводнику, наводки минимальны.

Индукционный способ не требует доступа к кабелю: генератор устанавливают на землю над предполагаемой трассой, и сигнал наводится через грунт. Способ выручает, когда концы линии недоступны, но точность ниже, а сигнал охотно переходит на соседние коммуникации.

Клещевой способ — компромисс. Индукционные клещи охватывают кабель целиком, без снятия напряжения и разборки, и наводят сигнал только в него. Это оптимальный вариант при работе в колодцах и кабельных сооружениях, где рядом проходит несколько линий.

Определение трассы и глубины залегания кабеля

Для оси трассы используют два режима. Метод максимума даёт наибольший отклик прямо над коммуникацией — удобно для быстрого поиска, но пик широкий и «размазанный». Метод минимума работает наоборот: точно над кабелем сигнал резко падает почти до нуля. Провал узкий, поэтому ось определяется с точностью до нескольких сантиметров. Профессиональные приёмники позволяют переключаться между режимами и уточнять результат.

Глубину залегания современные приборы измеряют автоматически — по соотношению сигналов на разнесённых антеннах. Классический ручной способ — «метод 45 градусов»: приёмник наклоняют на 45°, отходят в сторону до пропадания сигнала, и пройденное расстояние примерно равно глубине. Важно помнить, что показания искажаются, если рядом проходит вторая линия или кабель лежит в пучке.

Поиск повреждений изоляции методом «шагового напряжения»

Если оболочка кабеля повреждена, ток от генератора уходит в грунт, создавая вокруг дефекта разность потенциалов. Оператор идёт по трассе с двумя штырями-электродами, погружая их в землю с шагом около метра. По мере приближения к повреждению показания растут, точно над дефектом полярность меняется на противоположную, а затем сигнал снова падает. Метод позволяет локализовать место утечки с точностью до десятков сантиметров и не тратить время на вскрытие всей трассы.

Какой трассоискатель выбрать под задачи вашей организации

Выбор определяется характером работ. Для строительной бригады, которой нужно просто убедиться в отсутствии коммуникаций перед раскопками, достаточно компактного комплекта с базовым набором частот и определением глубины. Для эксплуатирующей организации, обслуживающей кабельные сети, важны мощность генератора (она определяет дальность трассировки — от сотен метров до нескольких километров), наличие режима поиска повреждений оболочки и работа в условиях сильных индустриальных помех.

На что смотреть в характеристиках: выходная мощность генератора, набор рабочих частот и возможность переключения между ними, максимальная глубина обнаружения, класс защиты корпуса, время автономной работы и температурный диапазон. Отдельно стоит проверить, внесён ли прибор в Госреестр средств измерений — для организаций, оформляющих официальные протоколы, это обязательное условие. Актуальные модели и комплектации представлены в разделе трассоискатели.

Дополнительное оснащение: маркероискатели и электронные маркеры

Трассировка решает задачу «здесь и сейчас», но её результат хорошо бы сохранить. Для этого при укладке или ремонте в грунт закладывают пассивные электронные маркеры — небольшие капсулы, настроенные на определённую частоту, у каждого типа коммуникаций она своя: электрика, связь, газ, водопровод, канализация. Маркер не требует питания и работает десятилетиями.

Позже маркероискатели и электронные маркеры позволяют за минуту найти нужную точку — муфту, поворот трассы, врезку — даже если кабель обесточен и подать в него сигнал невозможно. Многие современные приборы совмещают функции трассоискателя и маркероискателя в одном корпусе.

Порядок действий перед началом земляных работ

Разумная последовательность выглядит так:

1. Запросить исполнительную документацию и согласования у владельцев коммуникаций, изучить планы участка.
2. Провести пассивное обследование площадки — оно быстро покажет наличие кабелей под нагрузкой.
3. Выполнить активную трассировку каждой выявленной линии с подключением генератора, определить ось и глубину.
4. Разметить трассы на поверхности вешками, краской или лентой с указанием глубины.
5. В зоне пересечения с коммуникациями выполнить шурфование вручную, без применения механизмов.
6. Оформить результаты обследования и внести уточнения в схему.

Типичные ошибки при трассировке и как их избежать

Самая частая ошибка — доверять только документации. Вторая — работать исключительно на высокой частоте: сигнал наводится на соседние трубы и заборы, и оператор уверенно ведёт трассу по совсем другому объекту. Третья — определять глубину в местах, где линии идут пучком: показания будут заниженными или завышенными, лучше сместиться на участок, где кабель проходит одиночно.

Также стоит помнить о плохом заземлении генератора: если штырь воткнут в сухой песок или слишком близко к трассе, ток в кабель попросту не пойдёт, а слабый сигнал оператор может списать на большую глубину. И, наконец, разметку нужно наносить сразу — по памяти трасса «сдвигается» уже через полчаса.

Итог: как минимизировать риск повреждения коммуникаций

Повреждение подземного кабеля почти всегда обходится дороже, чем комплект оборудования, который позволил бы этого избежать. Схема защиты простая: документация как исходная гипотеза, приборное обследование как проверка, разметка и ручное шурфование как страховка на последнем метре.

Ключевое условие — исправный и правильно подобранный прибор в руках обученного оператора. Стоит заранее продумать оснащение бригады: трассоискатель нужной мощности, индукционные клещи, комплект для поиска повреждений оболочки и, при возможности, маркеры для будущих работ. Такой набор окупается уже на первом предотвращённом обрыве.
