Рейтинг приводных роликовых цепей: выбор по нагрузке, шагу и условиям эксплуатации

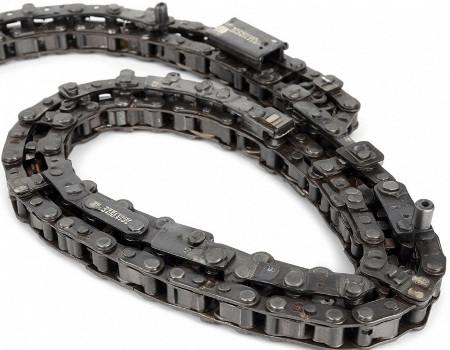

Приводная роликовая цепь работает как часть единой передачи, поэтому выбирать её только по одному параметру нельзя. Важны шаг, число рядов, размеры звёздочек, характер нагрузки, скорость, условия смазки и режим работы оборудования.

Цепь с большим запасом прочности не станет автоматически лучшей, если она геометрически не подходит к существующей передаче.

Для первичной сверки типоразмеров удобно использовать справочный каталог https://startkom.ru/order/tsepi-gruzovyie/privodnyie-rolikovyie/gost13568/, где рядом указаны обозначение цепи, шаг, разрушающая нагрузка и масса одного метра.

Ниже — не рейтинг «от худшей к лучшей», а подбор подходящих вариантов для разных эксплуатационных сценариев. Такой подход полезнее: однорядная ПР 8-4,6 и трёхрядная 3ПР 25,4-171,0 решают принципиально разные задачи и напрямую сравнивать их по одному числу некорректно.

Что учитывать при выборе приводной роликовой цепи

Первый параметр — шаг цепи, то есть расстояние между осями соседних шарниров. При замене цепи в существующем механизме шаг должен соответствовать звёздочкам. Если ошибиться даже при достаточной прочности, нормального зацепления не будет.

Второй параметр — рядность. Однорядные цепи ПР подходят для большого числа стандартных приводов. Двухрядные 2ПР и трёхрядные 3ПР позволяют передавать более значительную нагрузку при соответствующей конструкции звёздочек и всего привода.

Третий ориентир — разрушающая нагрузка. В обозначениях и характеристиках каталога она помогает сравнивать прочность разных типоразмеров, но её нельзя считать допустимой постоянной рабочей нагрузкой. При проектировании учитывают фактический режим, динамику, пуски, возможные удары и необходимый запас.

Также важны скорость движения, загрязнение, температура, влажность, качество смазки и состояние звёздочек. Даже правильно выбранная новая цепь будет быстро изнашиваться при перекосе валов или работе с сильно изношенными зубьями.

Для компактных механизмов и небольших нагрузок

Если привод компактный и не требует высокой нагрузочной способности, в первую очередь рассматривают цепи с небольшим шагом. В каталоге представлены ПР 8-4,6 с шагом 8 мм и ПР 9,525-9,1 с шагом 9,525 мм. Ещё один вариант — ПР 12,7-9,0-2 с шагом 12,7 мм.

Такие цепи логично рассматривать для небольших приводов, где важны компактность и соответствие существующим малым звёздочкам. Но выбирать их только из-за небольшого размера нельзя: сначала проверяют параметры передачи и реальные нагрузки.

Универсальные однорядные варианты для средних режимов

В среднем диапазоне удобно ориентироваться на ПР 12,7-18,2-1 и ПР 12,7-18,2-2. У обеих цепей шаг 12,7 мм и указанная в каталоге разрушающая нагрузка 18,2 кН. Также в этом диапазоне представлены ПР 15,875-23,0-1, ПР 15,875-23,0-2 и ПР 19,05-31,8.

ПР 19,05-31,8 имеет шаг 19,05 мм и разрушающую нагрузку 31,8 кН. Такой типоразмер уже относится к более массивным решениям, но окончательный выбор всё равно определяется расчётом и совместимостью со звёздочками.

Для ремонтной замены полезно начать не с поиска «более мощной» цепи, а с маркировки снятого изделия. Если она не читается, измеряют шаг, ширину и основные размеры, затем сверяют рядность и геометрию звёздочки.

Для приводов с повышенными нагрузками

С увеличением размеров в каталоге представлены однорядные ПР 25,4-60,0, ПР 31,75-89,0, ПР 38,1-127,0, ПР 44,45-172,4 и ПР 50,8-227,0. У них шаг возрастает от 25,4 до 50,8 мм, а вместе с ним существенно меняются масса и прочностные характеристики.

Например, у ПР 25,4-60,0 указана разрушающая нагрузка 60 кН, у ПР 38,1-127,0 — 127 кН, а у ПР 50,8-227,0 — 227 кН. Эти значения позволяют понять относительный класс цепей, но не заменяют расчёт допустимой нагрузки привода.

Переходить на больший шаг только ради запаса прочности обычно неправильно. Потребуется совместимая звёздочка, изменятся геометрия и динамика передачи. Поэтому для модернизации иногда рациональнее оценить многорядное исполнение с тем же или близким шагом.

Когда стоит рассматривать двухрядные цепи 2ПР

Двухрядная конструкция применяется, когда необходимо повысить нагрузочную способность передачи и оборудование изначально рассчитано на соответствующие звёздочки. Среди доступных вариантов есть 2ПР 12,7-31,8, 2ПР 15,875-45,4, 2ПР 19,05-64,0 и 2ПР 25,4-114,0.

Для более тяжёлых режимов представлены 2ПР 38,1-254,0, 2ПР 44,45-344,8 и 2ПР 50,8-453,6. Последняя имеет шаг 50,8 мм и наиболее высокую разрушающую нагрузку среди перечисленных на странице двухрядных цепей — 453,6 кН.

Смысл многорядной цепи не в том, чтобы просто установить её вместо однорядной. Для этого должна быть рассчитана вся передача: звёздочки, валы, подшипники, натяжение и условия смазки.

Трёхрядные цепи для высокой нагрузки при заданном шаге

В каталоге также представлены 3ПР 12,7-45,4, 3ПР 15,875-68,1, 3ПР 19,05-96,0 и 3ПР 25,4-171,0. Они позволяют получить более высокие прочностные характеристики при шагах, которые встречаются и у одно- или двухрядных исполнений.

Например, 3ПР 19,05-96,0 имеет шаг 19,05 мм и разрушающую нагрузку 96 кН, тогда как однорядная ПР 19,05-31,8 при том же шаге имеет показатель 31,8 кН. Это хорошо показывает влияние рядности, но не означает, что одну цепь можно без переделки поставить вместо другой.

Трёхрядное исполнение имеет смысл выбирать в тех приводах, где оно предусмотрено конструкцией или подтверждено инженерным расчётом.

Как условия эксплуатации меняют требования к цепи

Нагрузка — только часть задачи. В пыльной среде абразив попадает в шарниры и ускоряет износ. При недостаточной смазке растёт трение между элементами цепи. Высокая скорость повышает требования к точности монтажа, состоянию звёздочек и смазыванию.

Отдельно учитывают ударный режим. Частые пуски, остановки и резкие изменения нагрузки создают динамические усилия, которые нельзя оценивать только по статической характеристике. В таких условиях запас выбирают с учётом реального цикла оборудования.

При замене также следует проверить соосность валов, натяжение и зубья звёздочек. Если новая цепь работает по изношенным звёздочкам, её ресурс может заметно сократиться даже при правильном выборе типоразмера.

Короткий алгоритм подбора

Сначала определяют шаг существующей цепи и число рядов. Затем проверяют размеры и состояние звёздочек, уточняют нагрузку, скорость и характер работы механизма. После этого оценивают условия среды — загрязнение, влажность, температуру и возможность регулярной смазки.

Если задача связана с заменой, наиболее безопасная отправная точка — точное обозначение прежней цепи. При проектировании нового привода одного обозначения недостаточно: цепную передачу рассчитывают как систему.

В итоге лучший вариант — не цепь с максимальной цифрой в характеристиках, а типоразмер, который соответствует звёздочкам, рассчитан на требуемый режим и способен работать в конкретных условиях без избыточной массы и неоправданного усложнения привода.
